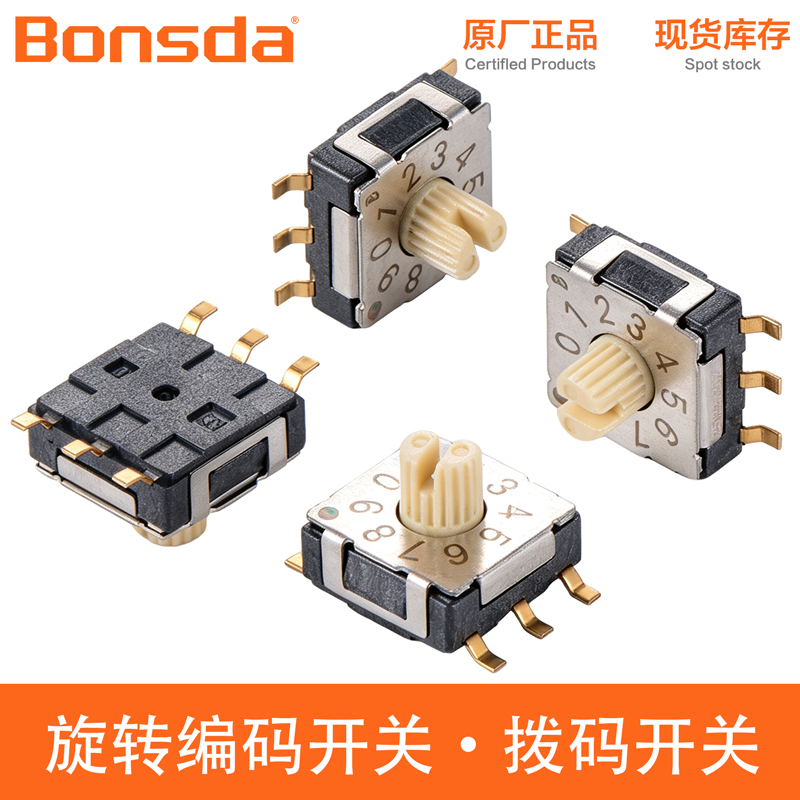

• 型号： SD-R10C-T01
• 档位： 10档（0-9）
• 封装尺寸： 7.2×7.2mm
• 防护等级： IP67（防尘防水）
• 额定电压： DC 50V
• 额定电流： 100mA
• 接触电阻： ≤100mΩ
• 绝缘电阻： ≥100MΩ
• 操作力： ≤200gf
• 使用寿命： 25,000次
• 安装方式： 直插（DIP）
• 引脚： 多引脚（含公共脚）
• 包装方式： 管装/卷盘

• 型号： SD-R04C-T01-ZT
• 档位： 4档（0-3）
• 封装尺寸： 10×10mm
• 防护等级： IP67（防尘防水）
• 额定电压： DC 50V
• 额定电流： 100mA
• 接触电阻： ≤100mΩ
• 绝缘电阻： ≥100MΩ
• 操作力： ≤200gf
• 使用寿命： 25,000次
• 安装方式： 直插（DIP）
• 包装方式： 管装/卷盘

• 型号： GSER-16S
• 档位： 16档（0-15）
• 封装尺寸： 7.2×7.2mm，高度2.90mm
• 防护等级： IP67（防尘防水）
• 额定电压： DC 50V
• 额定电流： 100mA
• 接触电阻： ≤100mΩ
• 绝缘电阻： ≥100MΩ
• 操作力： ≤200gf
• 使用寿命： 25,000次
• 安装方式： 贴片式（SMT）
• 引脚： 6脚（含公共脚）
• 包装方式： 卷盘包装

•  MSSR-10H1
• 位数： 10位
• 封装尺寸： 7.4×7.4mm，高度3.65mm
• 防护等级： IP67（防尘防水）
• 额定电压： DC 50V
• 额定电流： 100mA
• 接触电阻： ≤100mΩ
• 绝缘电阻： ≥100MΩ
• 操作力： ≤200gf
• 使用寿命： 25,000次
• 安装方式： 直角弯插（Right Angle）
• 引脚： 3×3 pins
• 包装方式： 70pcs/管装，1,300pcs/卷盘

• • MSSR-10H

  • 位数： 10位
  • 封装尺寸： 7.4×7.4mm，高度3.65mm
  • 防护等级： IP67（防尘防水）
  • 额定电压： DC 50V
  • 额定电流： 100mA
  • 接触电阻： ≤100mΩ
  • 绝缘电阻： ≥100MΩ
  • 操作力： ≤200gf
  • 使用寿命： 25,000次
  • 安装方式： 直角弯插（Right Angle）
  • 引脚： 3×3 pins
  • 包装方式： 70pcs/管装，1,300pcs/卷盘



参数项目	规格/数值
产品型号	SD-EC09-6-5C-GW
产品类型	旋转编码器 (带按压开关)
主体尺寸	9mm
引脚数量	5脚
分解能	12脉冲/360° (12 pulse/360°)
定位点数	24点 (24 detent points)
定位角度	15° ± 3°
操作力	20 ± 10 gf.cm
额定负载	DC 10V, 1mA
接触电阻	500mΩ Max
绝缘电阻	50MΩ Min (at 50VDC)
机械寿命	50,000 - 100,000 次循环
工作温度	-25℃ ~ +85℃
环保标准	符合欧盟RoHS环保要求

电气参数
额定电流 / 电压：100mA DC 5V（开关状态）；100mA DC 50V（非开关状态）
接触电阻：≤100mΩ
绝缘电阻：≥100MΩ（DC 100V）
机械参数
操作力：≤200gf
使用寿命：25,000 次操作
防护性能

防护等级：IP67（防尘、防水）

包装方式 70pcs / 管装；1,300pcs / 卷盘

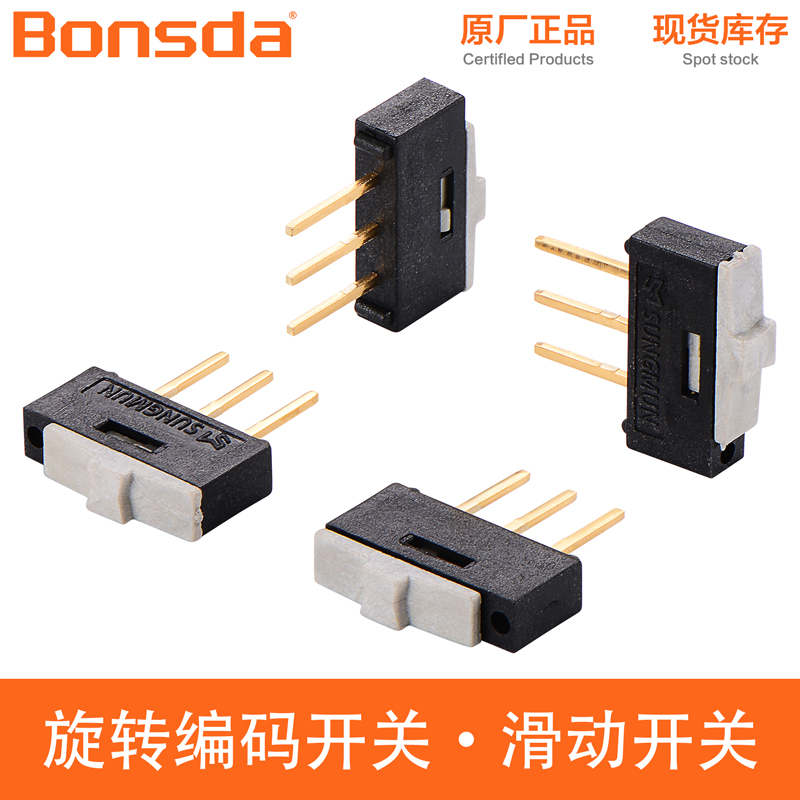

电路类型 SPDT（单刀双掷），ON-ON两档
额定值 DC 12V 0.5A ~ 24V 0.3A
接触电阻 ≤ 30mΩ
行程 1.6mm
操作力 250gf ± 150gf
机械寿命 2，000次（带负载）
工作温度 -40℃ ~ +85℃
安装方式 SMD立式贴片
引脚类型 弧形引脚
主体尺寸 10 × 2.5 × 6.4mm
引脚间距 2.54mm
包装方式 200只/袋 或 管装
环保认证 RoHS compliant

电路类型 SPDT（单刀双掷），ON-ON两档
额定值 DC 12V 0.5A ~ 24V 0.3A
接触电阻 ≤ 30mΩ
行程 1.6mm
操作力 250gf ± 150gf
机械寿命 2，000次（带负载）
工作温度 -40℃ ~ +85℃
安装方式 SMD立式贴片
引脚类型 弧形引脚
主体尺寸 10 × 2.5 × 6.4mm
引脚间距 2.54mm
包装方式 200只/袋 或 管装
环保认证 RoHS compliant

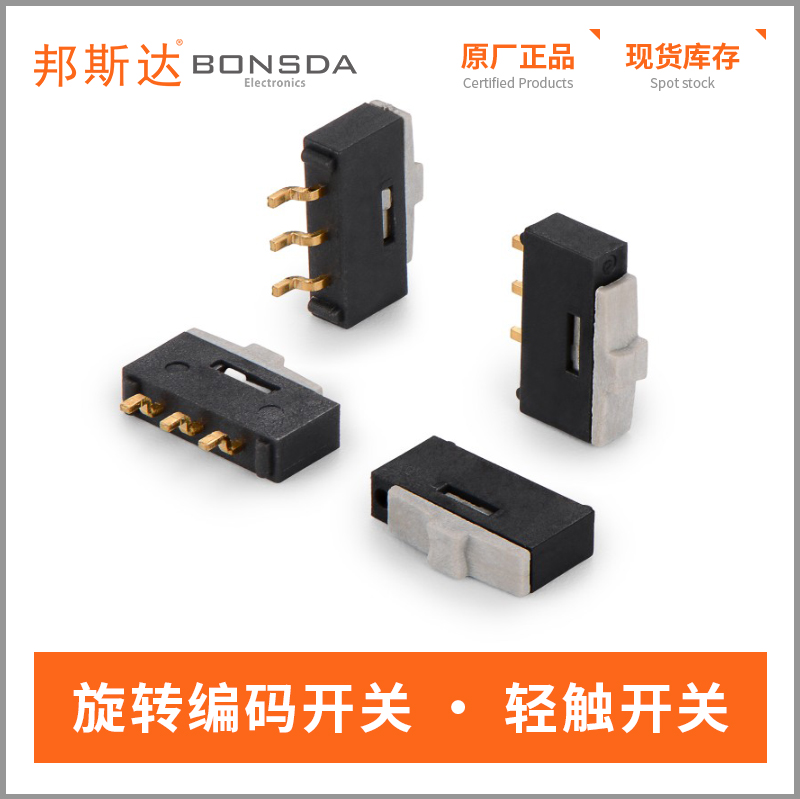

电路类型 SPDT（单刀双掷），ON-ON两档
额定值 DC 12V 0.5A ~ 24V 0.3A
接触电阻 ≤ 30mΩ
行程 1.6mm
操作力 250gf ± 150gf
机械寿命 2，000次（带负载）
安装方式 卧式贴片（SMD）
引脚类型 鸥翼型
包装方式 200只/袋 或 1，500只/卷盘
环保认证 RoHS compliant

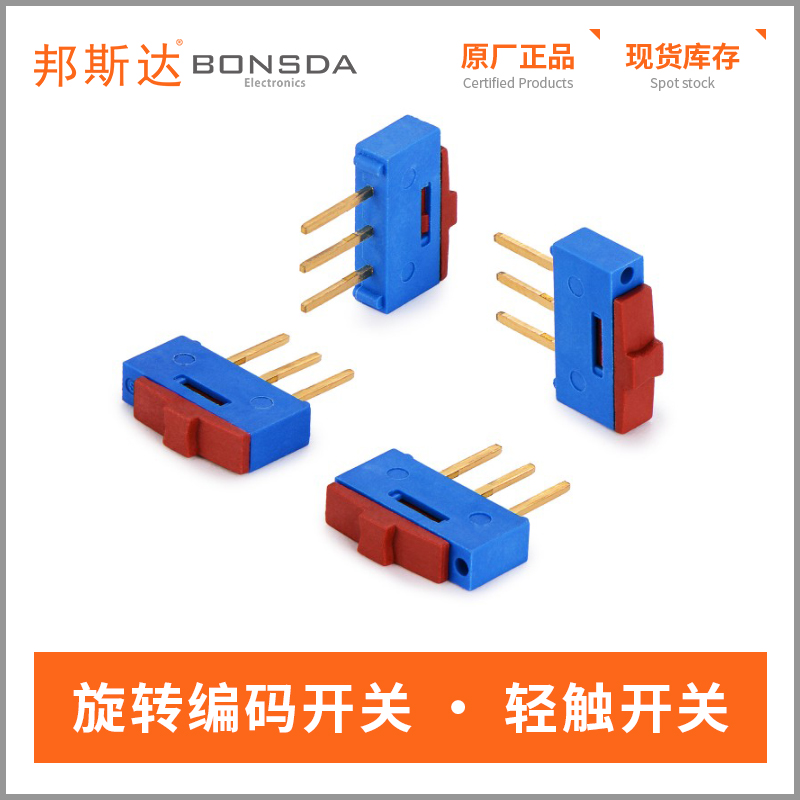

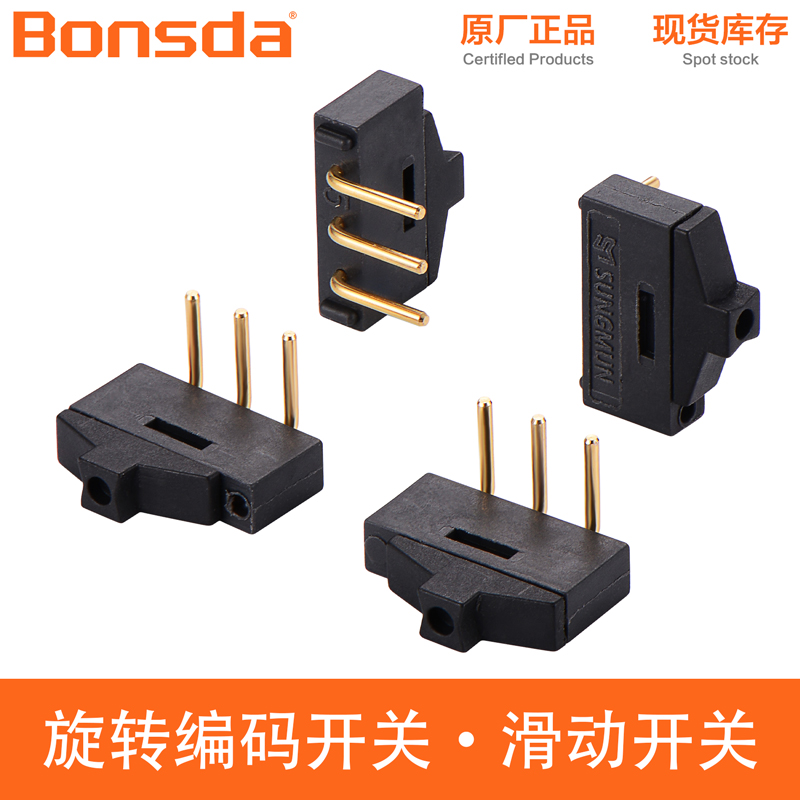

电路类型 SPDT（单刀双掷），ON-ON两档
额定值 DC 12V 0.5A ~ 24V 0.3A
接触电阻 ≤ 30mΩ
行程 1.6mm
操作力 250gf ± 150gf
机械寿命 2，000次（带负载）
安装方式 THT插件
包装方式 200只/防静电袋
公差标准 DIN ISO-2768-1m
